扩WAN必看丨维盟路由教你一扩二十八

2018-10-26

对于中型以上企业来说,线上互访绝对是业务之间沟通交流的日常,重要文件互传恰逢网络崩溃,那该是何等的酸爽?只有一条来自运营商的线路对于发展中的企业来说是远远不够的,这样极易导致网络拥塞,严重将造成网络瘫痪,因而很多企业会向运营商申请多条线路。

小张所在的公司按照目前的网络用量预计需要需要10条100M的线路,但是小张公司的路由器最多只有5个WAN口,这时候公司就需要使用2台路由器,分别接上5条来自运营商的宽带线路,然后在汇聚层的交换机上做链路聚合,再将线路分到接入层交换机上。

这是一种比较常见也比较传统网络搭建方法,姑且不论带宽在交换机上的损耗,单单是路由器的成本就已经非常之高了,再加上千兆交换机的成本,整个网络搭建投入非常不划算。我们试想一下,如果交换机能够直接进行拨号是不是爽歪歪呢?

多的维盟路由器上的说明书上都注有“WAN扩展”字样,顾名思义,WAN扩展就是用来扩展WAN口数量的,而扩展的接口就是来自于支持VLAN的交换机,其原理是通过“WAN扩展”功能将扩展的WAN口以虚拟子接口的方式存在于路由器上,然后指定虚拟子接口的VLAN ID与交换机真实接口的VLAN ID相匹配,匹配之后交换机上的真实接口就相当于是路由器上的WAN口,可以进行正常的PPPoE拨号了,感觉真的是非常炫酷。

那么下面就来实现一下“一扩二十八”的配置:

一、 查看路由器授权状态

测试版路由器,即没有导入维盟授权的路由器最多仅支持5个WAN口,最大允许的广域网数为5,查看有没有授权可以打开192.168.1.1/sq.htm查看授权状态:



图1  查看路由器授权状态

如果客户需要28个WAN口,那么首先需要添加授权,授权号可向维盟申请,登录路由器之后打开隐藏地址192.168.1.1/sq.htm,在序列号框输入授权号后提交。

授权导入之后,最大允许的广域网数变为了28:

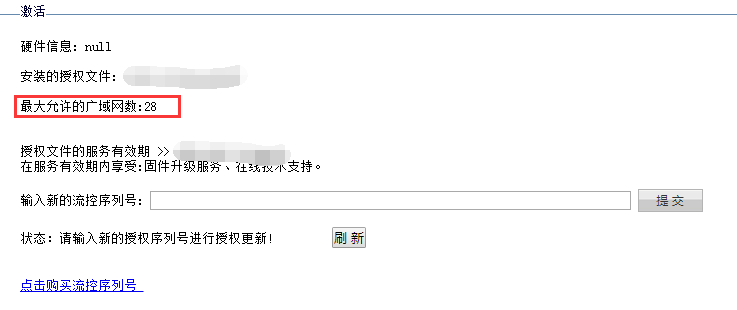

图2  导入维盟授权

二、路由器WAN扩展设置

此处设置路由器WAN5口为扩展主接口,WAN5口将接入交换机的trunk口,设置广域网5对应交换机的端口VLAN为11,路由器设置如下:



图3  扩WAN主接口配置

然后对其他广域网口依次设置,全部设置完后,列表会出现所有广域网列表:

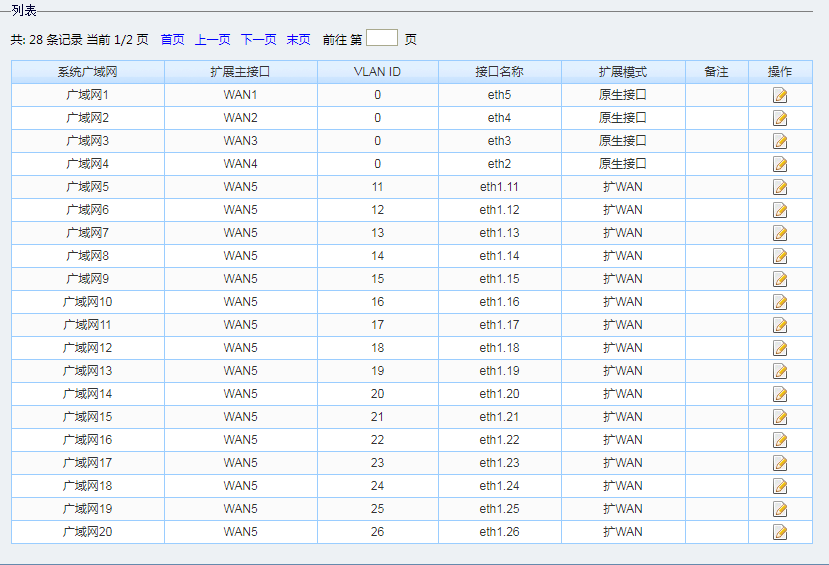

图4  配置扩WAN主接口后WAN5口的状态

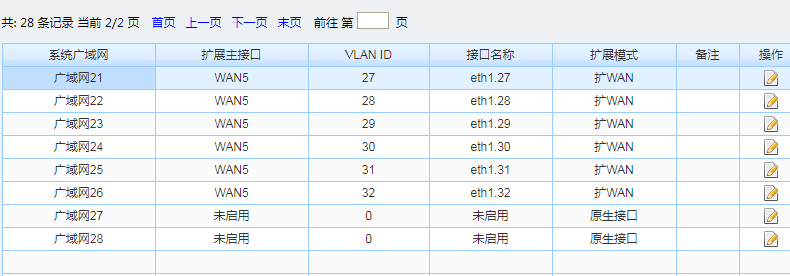

图5  配置扩WAN主接口后WAN5口的状态(续)

三、交换机trunk口和VLAN设置

首先进行交换机24端口的trunk设置:

设置端口24为trunk口,将路由器的扩展主接口WAN5接入交换机端口24,并设置允许通过的VLAN为1和11~32,即允许全部扩展端口的VLAN通过:

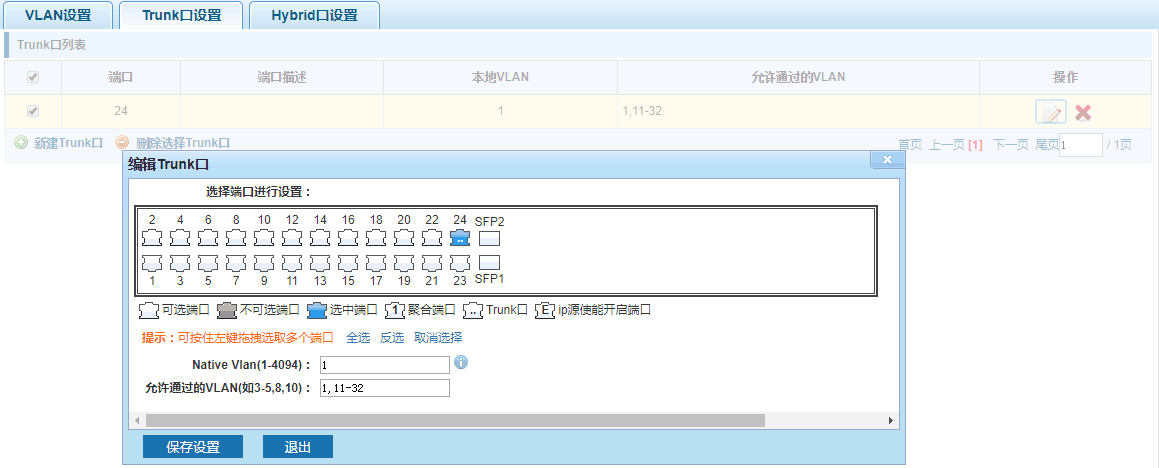

图6  交换机24口配置trunk口,并设置允许通过的VLAN

然后进行交换机VLAN设置:

新建批量VLAN,并设置各自对应的交换机端口

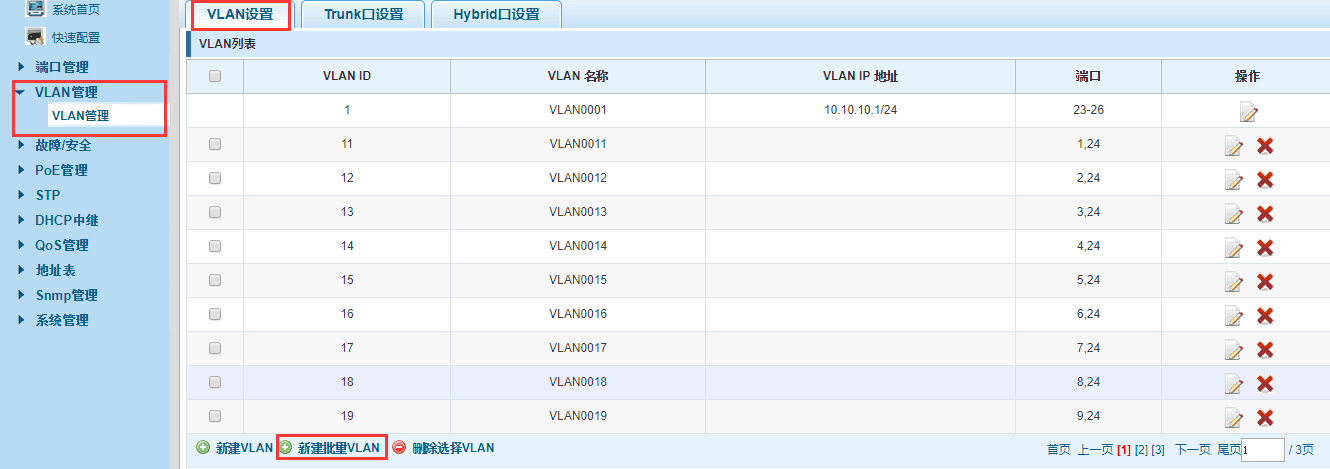

图7  新建批量VLAN,端口VLAN ID与路由器虚拟子接口的VLAN ID相对应

图8  新建批量VLAN,端口VLAN ID与路由器虚拟子接口的VLAN ID相对应(续1)

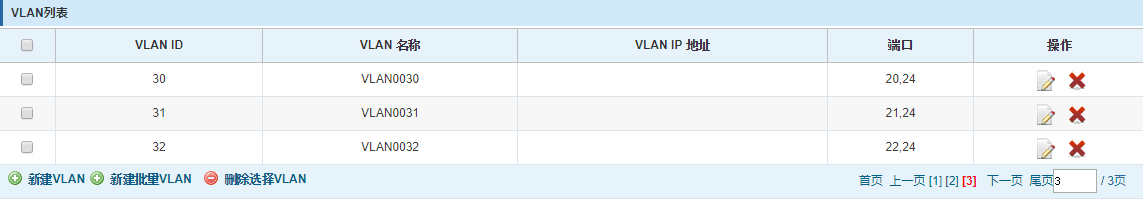

图9  新建批量VLAN,端口VLAN ID与路由器虚拟子接口的VLAN ID相对应(续2)


配置到这里28个WAN口就可以正常使用了,最重要的是只需要一台路由器和一台支持VLAN的交换机就可以实现28个WAN口进行PPPoE拨号了,感觉是不是拥有了全世界,而且成本还比传统方式低得多。
