维盟路由搭配VLAN交换机扩WAN图文教程（附多款型号）

2016-12-19

维盟路由搭配交换机扩WAN图文教程

原理：

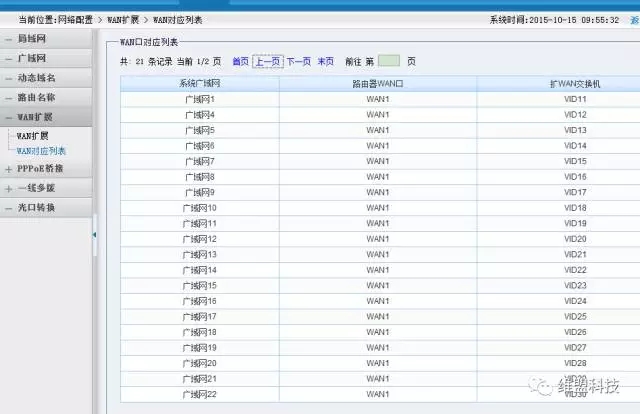

多条ADSL接入维盟扩WAN交换机进行配置VLAN标签后，由路由器VLAN接收并进行扩wan拨号。

交换机配置

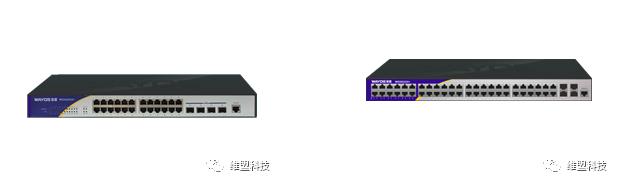

以下主要介绍维盟WS1226、WS3024G、WS5828GX、WS5852GX+几款交换机。

型号1：WS1226小区专用智能交换机

1）直接在WEB上配置导入以下配置，就可以直接使用。

注1：

使用后交换机的默认地址是http://10.10.10.1（帐号root，密码admin），请注意修改！

配置内容：

1口对应VLAN PVID 11，2口对应VLAN PVID 12，3口对应VLAN PVID 13，4口对应VLAN PVID 14，5口对应VLAN PVID 15，6口对应VLAN PVID 16，7口对应VLAN PVID 17，8口对应VLAN PVID 18，9口对应VLAN PVID 19，10口对应VLAN PVID 20，11口对应VLAN PVID 21，12口对应VLAN PVID 22，13口对应VLAN PVID 23，14口对应VLAN PVID 24，15口对应VLAN PVID 25，16口对应VLAN PVID 26，17口对应VLAN PVID 27，18口对应VLAN PVID 28，19口对应VLAN PVID 29，20口对应VLAN PVID 30，21口对应VLAN PVID 31，22口对应VLAN PVID 32，23口对应VLAN PVID 33，24口对应VLAN PVID 34，25口接路由器WAN口，26口作为交换机的管理口备用

注2：

使用后交换机的默认地址是http://10.10.10.1（帐号root，密码admin），请注意修改！

配置内容：

1口对应VLAN PVID 26，2口对应VLAN PVID 27，3口对应VLAN PVID 28，4口对应VLAN PVID 29，5口对应VLAN PVID 30，6口对应VLAN PVID 31，7口对应VLAN PVID 32，8口对应VLAN PVID 33，9口对应VLAN PVID 34，10口对应VLAN PVID 35，11口对应VLAN PVID 36，12口对应VLAN PVID 37，13口对应VLAN PVID 38，14口对应VLAN PVID 39，15口对应VLAN PVID 40，16口对应VLAN PVID 41，17口对应VLAN PVID 42，18口对应VLAN PVID 43，19口对应VLAN PVID 44，20口对应VLAN PVID 45，21口对应VLAN PVID 46，22口对应VLAN PVID 47，23口对应VLAN PVID 48，24口对应VLAN PVID 49，25口接路由器WAN口，26口作为交换机的管理口

型号2：WS3024G千兆节能核心交换机
