干货 | 维盟交换机联动功能使用说明【上篇】

2017-03-27

小伙伴们，大家早上好、下午好、晚上好！

今天阳光明媚、阳光正好、微风不燥……

也没什么事，就是想安利一下维盟交换机联动

交换机联动是指维盟交换机（WS6015W）和维盟网关进行联动，交换机在运行过程中，将各种信息上报给维盟网关，维盟网关根据交换机上的信息以及自己收到数据报文进行分析检测，采取有针对性的动作，并将一些反应动作通过自定义的内部协发送到交换机上，从而由交换机来实现对设备的精确配置。

维盟交换机联动——用过的都说好，但小编看到还是有很多客户在微信上咨询关于交换机联动的设置教程，“功能未动，设置先行”，跟着小编先来观摩一下联动交换机的设置教程吧~~

联动交换机初印象

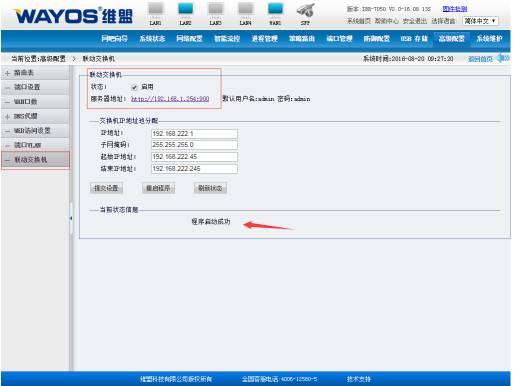

1. 开启联动交换机功能

说明：必须升级带有联动交换机管理的路由器版本，然后在路由WEB界面里找到【高级管理】-【联动交换机】功能。

状态：启用后，当前状态会显示“程序启动成功”，说明联动功能生效。

服务器地址：默认是http://192.168.1.1:900，路由管理IP+端口号

交换机IP地址池：可自定义设置，不可与内网IP段一样

注：交换机不需要设置IP地址及网关地址，“联动协议”会下发分配IP地址。

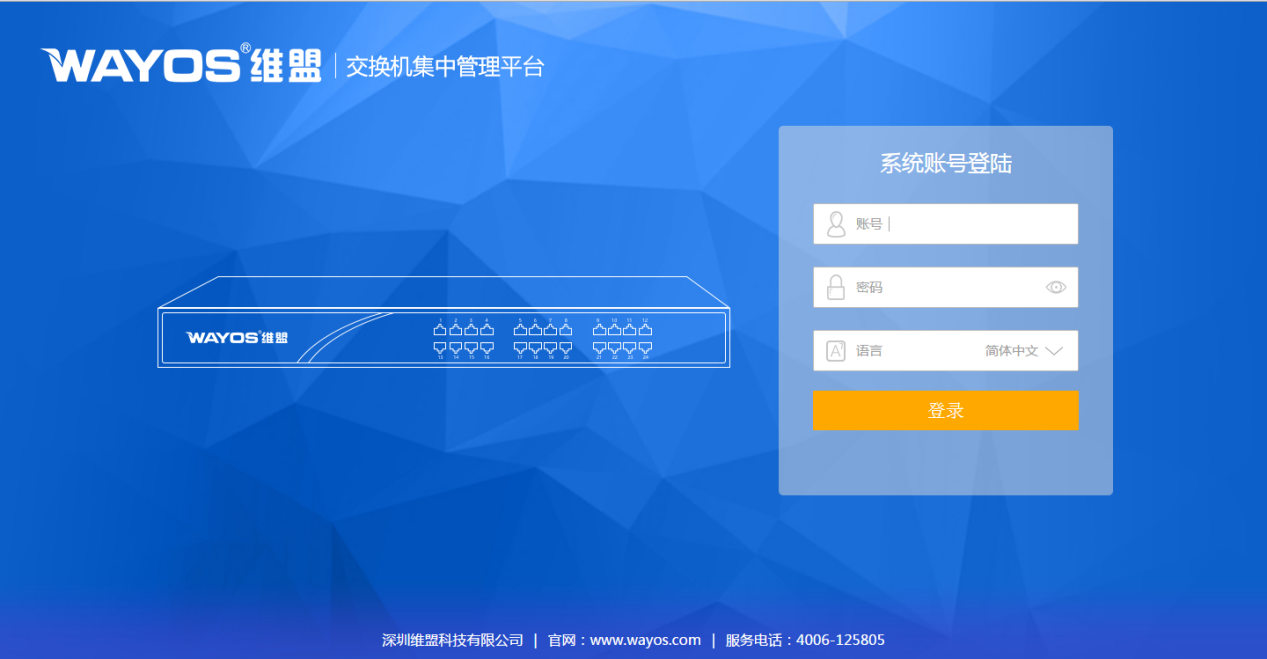

2、 通过联动交换机管理地址http://192.168.1.1:900进行访问管理界面

输入用户名：admin     密码：admin    登录后界面如下图：

说明：为了更好的体验，请使用IE9以上浏览器或谷歌、火狐

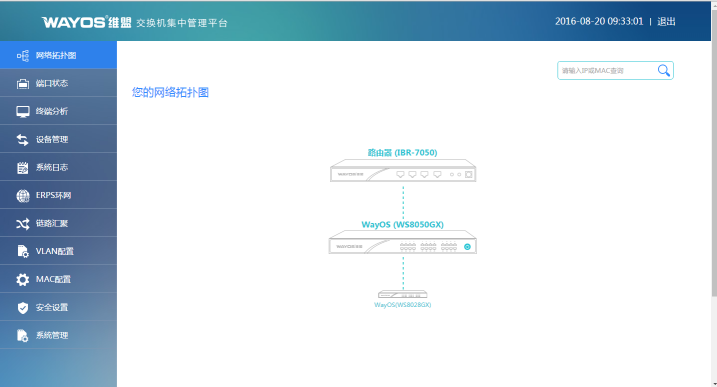

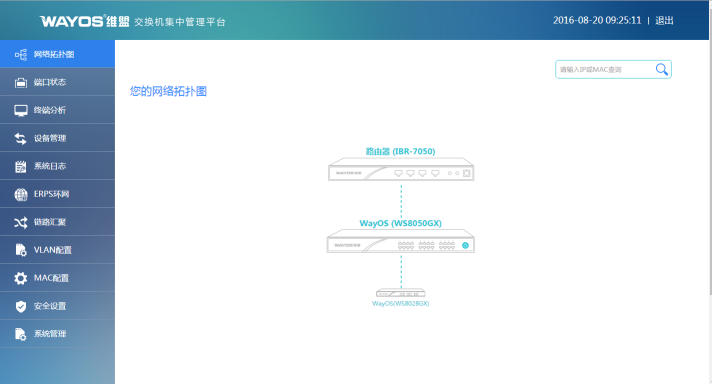

3. 网络拓扑图

下图网络结构：IBR-7050 + WS8050GX + WS8028GX + PC

说明：根据不同的网络结构，显示其结果不一样。树形结构、环形结构、星型结构等；

4、端口状态——显示所有联动交换机设备的端口信息

说明：端口状态可直观看到设备端口详情，了解交换机目前的工作状态。

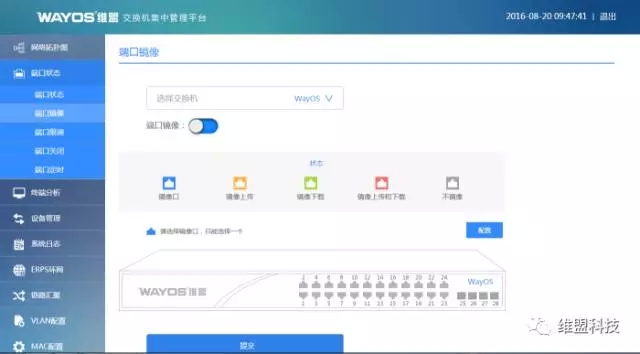

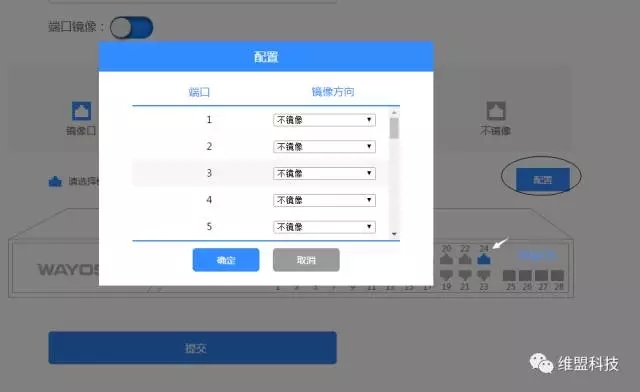

5.端口镜像—— 将部分端口数据或所有端口数据发送到一个端口

说明：镜像口只能选择一个

选择交换机：选择当前需要镜像数据的交换机

端口镜像：灰色状态为关闭，蓝色状态为启用

首先选择一个端口做镜像监控口，然后进行配置其他端口镜像数据方向（不镜像、镜像上传、镜像下载、镜像上传和下载）

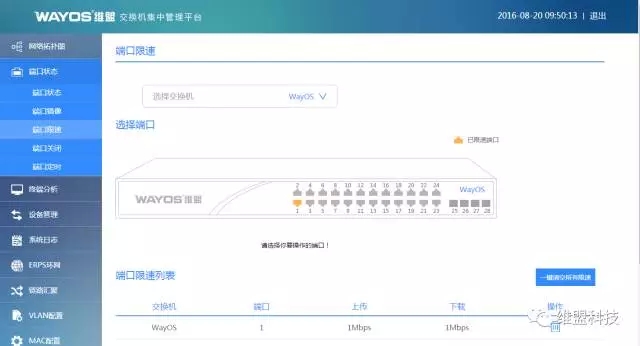

6.端口限速

选择交换机：选择需要限速的交换机

选择端口：选定需要限速的端口

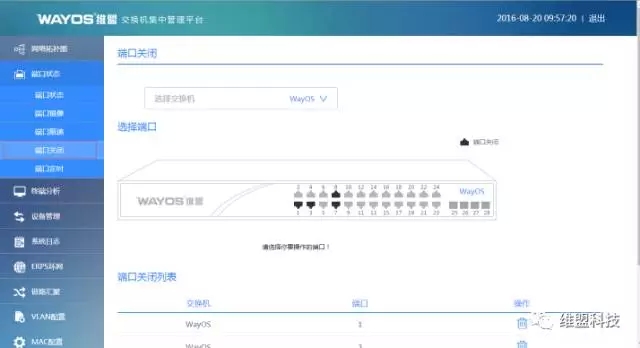

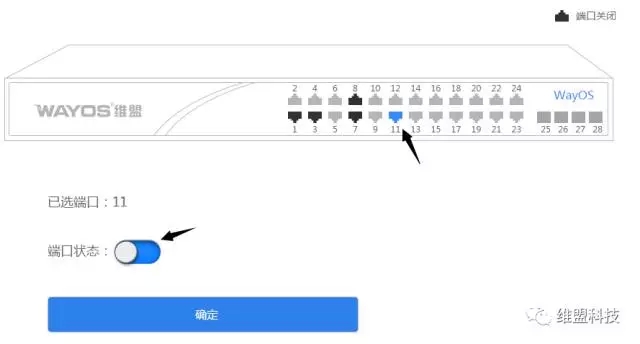

7、端口关闭

说明：图中黑色图标端口是已经手动关闭的端口，端口关闭后上图端口状态显示黑色

选择交换机：选择需要端口关闭的交换机

选择端口：选定需要关闭的端口

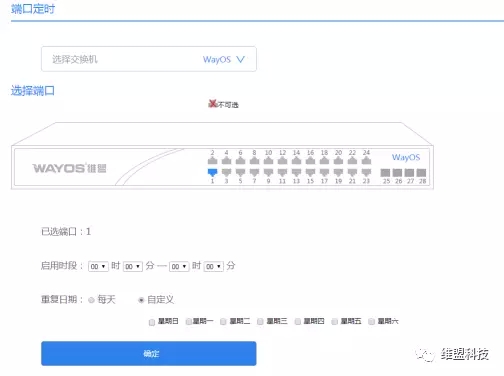

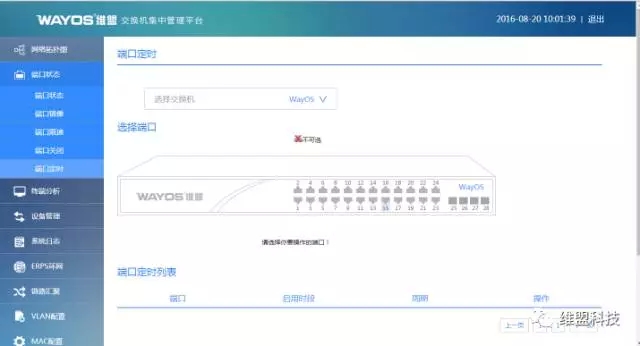

8、端口定时

选择交换机：选择需要配置端口定时的交换机。

选择端口：点击需要定时的交换机端口

启用时段：选择一段时间，端口在这段时间内正常启用，超过设置的时间将会自动关闭

重复日期：每天：每天这个时间段执行生效，自定义：周一至周日，可选择性生效
