维盟智能流控----专为复杂网络环境把脉

2014-12-21


    天津某网吧原网络概况:


 周边环境

 大学城附近,竞争力大

 带宽状态

 20M网通光纤+两根20M网通宽带

 机器数量

 202台(客户机+服务器)

 设备配置

 F品牌路由器+F品牌交换机


该网吧问题描述:

1.人少的时候玩游戏开网页没问题,人一多,网页打不开,游戏ping值高。

2.很多时候,光纤流量跑满,其它两条宽带利用率低,但玩家依然抱怨网速慢。

3.玩家在玩游戏的时候,会出现跳ping的现象,直接影响游戏体验。

4.网络空闲期下载速度慢,带宽浪费大。

5.因为问题一直没得到解决,用户流失比较多。

网吧老板及维护人员为此事头痛不已,后来经过朋友介绍,咨询到我们维盟天津总代理,在听取了网吧老板及维护人员的描述后,我们对网络环境有了初步了解,基本知道了问题的症状所在,并为网吧老板和维护人员进行了问题的分析我们为网吧推荐了维盟IBR-740全千M智能路由器及智能流控模块,并提供了免费的上门安装服务。

安装完维盟IBR-740路由器之后,根据上面的问题描述以及客户提出的要求,我们对线路进行了重新的规划,并针对性解决了上述问题。

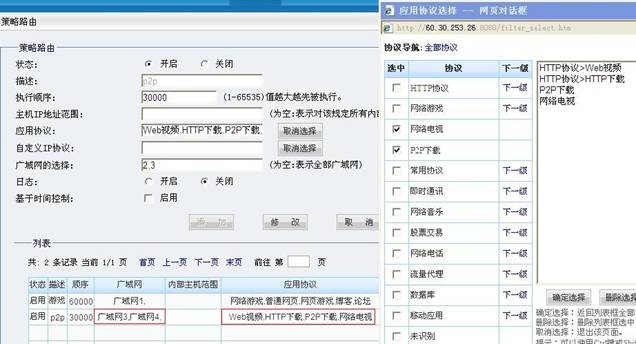

首先:我们通过维盟智能流控模块对线路进行了分流,我们将p2p下载、网络电视、网页视频、http下载指定走宽带(WAN3和WAN4),将网络游戏、普通网页、网页游戏等指定走光纤(WAN1).使用维盟智能流控模块后,我们只需要在路由器里面勾选各种协议即可。(如下图)

其次:我们将网络游戏、普通网页、网页游戏等主流应用的优先级提升到最高级别;下载和视频类应用优先级别降低,这样做的目的是在原来的基础上更加优化游戏网页类应用。在这个时候,网吧业主提出:“这样做会不会下载和看视频很慢啊?”我们把答案留到后面揭晓。

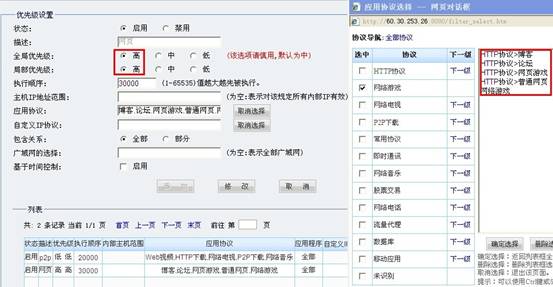

游戏网页类应用优先级最高(如下图)

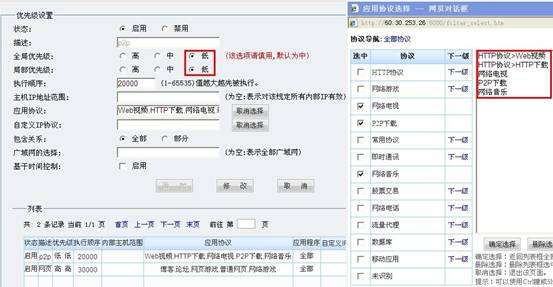

下载视频类应用优先级最低(如下图)

最后:我们对路由器进行了补充性的调试,速度限制这一块,我们依然是采用智能限速,这也是维盟最核心的亮点,不过现在已经有不少厂家正在模仿中!

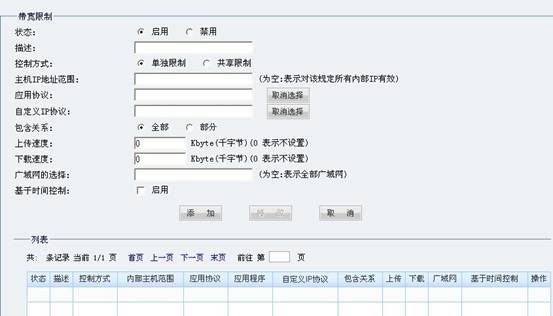

速度限制方面未做任何设置(如下图)

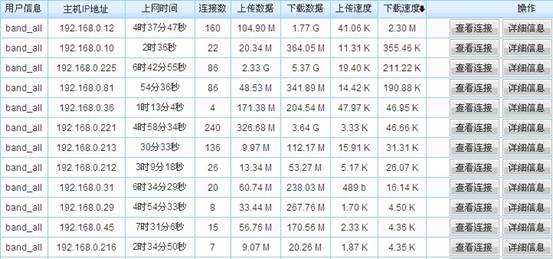

我们回过头来回答网吧老板提出的问题:“降低P2P及视频类优先级,会影响下载及看视频速度吗?”(如下图)答案很明了,没有任何影响!

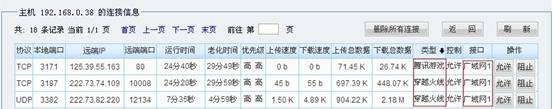

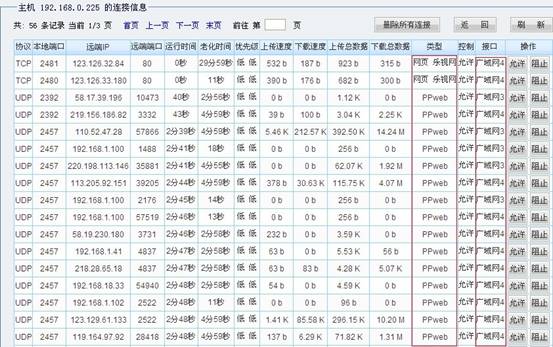

我们再来选取内网一台机器,来看看是不是按我们设置的线路在运行程序,我们以内网的192.168.0.225和192.168.0.38用户为例:

我们可以清楚看到视频类都在广域网3及广域网4上运行,而游戏类则在广域网1上运行。

经简单规划后,游戏玩家再没有反应过跳ping之类的问题,网吧下载速度非常快,人少时可以达到4-5M/S以上,甚至有很多用户早上来下载电影等资源,弥补了网吧早上生意冷清的状况,形成了明显的竞争优势,现在已经是那一片网吧之中人气最火的网吧!

备注:应网吧业主要求,为避免带来不必要的麻烦,故没有提出真实名称,请见谅。
